Online Lautsprecher-Gehäuseberechnung

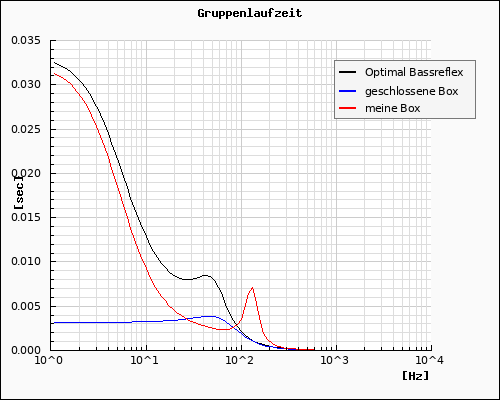

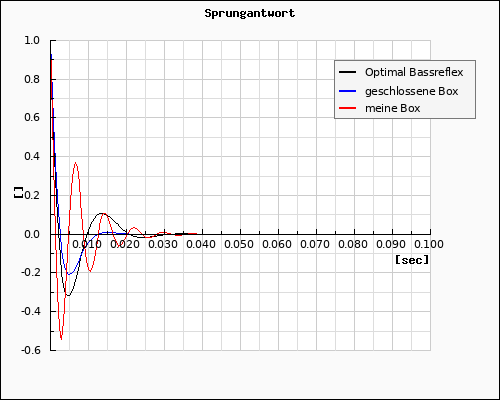

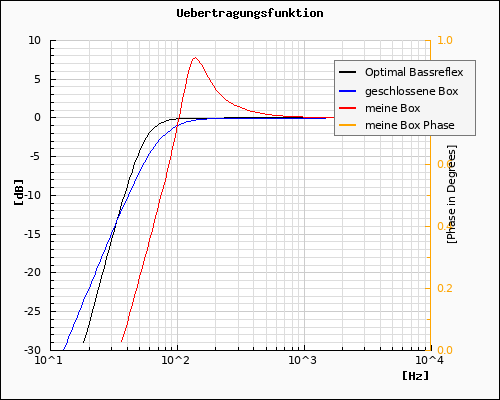

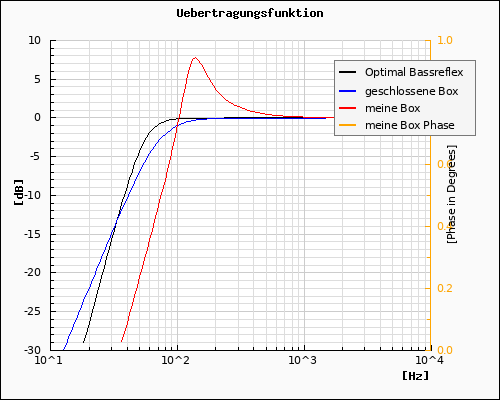

Auf dieser Seite können Lautsprecher-Gehäuse mit Hilfe von Thiele/Small-Parameter (f_S, V_AS, Q_TS usw.) berechnet werden. Die Kurvenfarben in den Diagrammen für Übertragungsfunktion, Sprungantwort, Gruppenlaufzeit und Schwingspulenimpedanz haben folgende Bedeutung:

Schwarz: Bassreflex-Gehäuse mit Thiele/Small-Parametern nach Bullock abgestimmt.
Blau: geschlossenes Gehäuse (ohne Dämmaterial) das mit Thiele/Small-Parameter und einer gewünschten Systemgüte Q_TC abgestimmt ist.
Rot: beliebig dimensioniertes Gehäuse das ebenso die Thiele/Small-Parameter des Lautsprechers-Chassis verwendet. Hier kann z.B. auch wieder ein geschlossenes Gehäuse berechnet werden, indem der Rohrdurchmesser sehr klein (z.B. 0.01) gewählt wird.

Thiele Small Parameter

Anmerkung: Die Thiele/Small-Parameter können nur dann von Hand eingegeben werden, wenn bei der Lautsprecherauswahl "Parametereingabe" gewählt wurde. Um Diagramme anzeigen zu können müssen die entsprechenden Eingabefelder grösser 0 sein!

Lautsprecher:
Resonanzfrequenz f_S (Hz):
Äquivalentvolumen V_AS (Liter):
Güte Q_TS:
mechanische Güte Q_MS:	=> Q_ES=0.00
Schwingspulenwiderstand R_E (Ohm):
Schwingspuleninduktivität L_E (mH):
-------------------------------------------------------
R_g (Ohm):	=> Q_E=0.00 => Q_T=0.22

Gehäuse

Bassreflex
Güte Q_L:
Rohrdurchmesser r_d (cm):
Geschlossen
Gewünschte Systemgüte Q_TC:
(R_g=0)
meine Box	Phasenverlauf der Impedanz
	Phasenverlauf Schalldruck-Frequenzgang
Gehäusevolumen V_B (Liter):
Rohrdurchmesser (cm):	=> (387.77 cm²)
Kanallänge (cm):
Güte Q_L:
Lufttemperatur (^oC):	=> C_Luft: (343.5 m/s)

Ergebnis:	Bassreflex	Geschlossen unbedämpft	meine Box		meine Box Parameter für Spice Simulation

Gehäusevolumen	40.19 Liter	24.39 Liter	22.22 Liter	\|	f_S=22.22 Hz	V_B=22.22 Liter	\|	S_d=0.00 cm²
Resonanzfrequenz	43.43 Hz	70.65 Hz	116.45 Hz	\|	V_AS=222.20 Liter	Q_L=4.50	\|	X_max=0.00 mm
Grenzfrequenz	54.58 Hz	70.71 Hz	93.62 Hz	\|	Q_TS=0.22	h=5.24	\|	P_nenn=0.00 W
Rohrdurchmesser	5 cm (19.63 cm²)	---	22.22 cm (387.77 cm²)	\|	Q_MS=0.00		\|	SPL_max=INF dB
Kanallänge	4.07 cm	---	22.22 cm	\|	R_E=0.00 Ohm
Wirkungsgrad	0.00 %	0.00 %	0.00 %	\|	L_E=0.00 mH
Kennschalldruck (SPL)	0.00 dB/W/m	0.00 dB/W/m	0.00 dB/W/m	\|	R_g=0.00 Ohm
			R_AL=38538.82 , R_AB=0.00
